Regulador de Pressão Gases Especiais NR 11S-450 Metano CH4 ABNT 209-2

Regulador de Pressão Gases Especiais NR 11S-450 Metano CH4 ABNT 209-2

Regulador de pressão para gases especiais para uso em cilindros

Composição do Regulador de Pressão Gases Especiais NR 11S-450 Metano CH4 ABNT 209-2:

Nai-Lok

Simples estágio

Corpo em aço inox 316L usinado

Pressão de entrada para até 3.500 psi (manômetro 0 a 4.000 psi / 0 a 276 bar)

Pressão de saída regulável entre 0 e 450 psi (manômetro 0 a 600 psi / 0 a 41,3 bar)

Diafragma em aço inox 316L

Assento em Teflon (PTFE)

Estanqueidade de 2x10-8 cm3/s

Coeficiente de vazão cv 0,06

Conexão de entrada em aço inox 316L ABNT 209-2 (opção latão cromado) no lado direito do regulador

Conector em Aço Inox 316L comprimento 70 mm e

Porca em Aço Inox 316L ABNT 209-2 - rosca 0,830”-14 NGO - esquerda interna - diâmetro do furo 16,5 mm

Conexão de saída Ø 1/4" npt fêmea no lado esquerdo do regulador (veja opções)

Porca frontal para fixação em painel opcional

Furação traseira para fixação 2x M5 x 22,5 mm

Este Regulador de Pressão Gases Especiais NR 11S-450 Metano CH4 ABNT 209-2 pode ser usado com os gases:

CH4 - Metano (conexão alternativa)

CO - Monóxido de Carbono

SiH4 - Silano

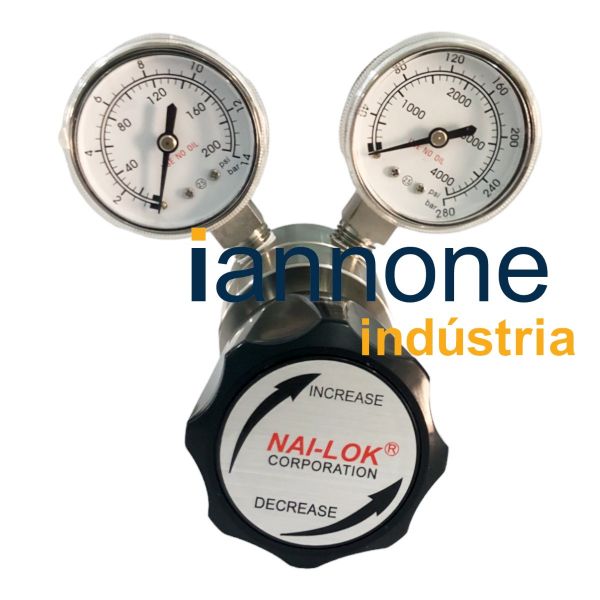

Fotos meramentes ilustrativas

A conexão de entrada não aparece na foto pois varia de acordo com o gás utilizado (vide descrição acima)

A escala de leitura dos manômetros irá variar em função da faixa de pressão de trabalho do regulador escolhido

O mesmo vale para a inclusão ou não de itens ao regulador, como conexões e / ou válvulas

Informações técnicas
Fabricante	Nai-Lok
Código NCM	8468.20.00
Gases Compatíveis	Metano - CH4, Monóxido de Carbono - CO, Silano - SiH4
Pressão de Entrada	Até 200 / 240 bar (2.900 / 3.500 psi)
Pressão de Saída	0 a 28 / 35 bar (0 a 406 / 508 psi)
Material	Aço Inox 316L
Vedações	Teflon PTFE
Conexão de Entrada	ABNT 209-2
Coeficiente de Vazão	cv 0,06
Estanqueidade	2x10-8
Conexão de Saída	1/4" npt
Estágios de Redução	Simples Estágio
Garantia (prazo)	12 meses
Garantia	O Regulador de Pressão Gases Especiais NR 11S-450 Metano CH4 ABNT 209-2 tem Conjunto obturador do regulador: 03 anos. Regulador e demais itens 12 meses contra defeitos de fabricação. Nossa proposta não inclui o fornecimento de Treinamento ou Assistência Técnica em campo. Não nos responsabilizamos por pagamento de fretes relativos ao envio de materiais em garantia ou para conserto.
